Respuesta rápida: necesitas los clips adicionales BB-BoxClip-50s si los lados cortos de tus paneles solares tienen un marco tipo box-design o perfil encajado y la sección del lado corto mide entre 8 mm y 18 mm de ancho. Si tu panel tiene un marco tradicional igual en todos los lados, o si la sección del lado corto mide más de 18 mm de ancho, podrás instalar BirdBlocker con los clips estándar incluidos con el producto.
La forma más fiable de comprobarlo es revisar la ficha técnica del modelo exacto de tu panel solar. En esta guía te explicamos paso a paso qué debes buscar, cómo elegir el modelo correcto de BB-BoxClip-50s y cómo calcular cuántos clips necesitas.
Puedes consultar los modelos de BB-BoxClip-50s disponibles aquí: https://www.birdgard.es/bb-boxclip-50s.html
Este accesorio se utiliza junto con el sistema BirdBlocker para paneles solares, diseñado para impedir que las aves entren y aniden debajo de las placas solares.
Contenido de la guía
- Qué son los BB-BoxClip-50s
- Cuándo necesitas clips adicionales
- Cómo revisar la ficha técnica del panel
- Cómo elegir el modelo adecuado
- Tabla rápida para elegir el clip correcto
- Cuántos clips necesitas
- Preguntas frecuentes
Qué son los BB-BoxClip-50s
Los BB-BoxClip-50s son clips adicionales para la instalación del sistema BirdBlocker en paneles solares con marcos especiales en los lados cortos.
BirdBlocker se instala normalmente con los clips estándar incluidos con el producto. Sin embargo, algunos paneles solares modernos tienen un diseño diferente en los lados cortos del marco. En algunos de esos casos, los clips estándar pueden no sujetarse correctamente y es necesario utilizar los BB-BoxClip-50s.
Importante: estos clips no sustituyen a todos los clips de BirdBlocker. Solo se utilizan en los lados cortos del panel cuando el diseño del marco lo requiere y cuando el ancho del perfil está dentro del rango compatible: 8-13 mm o 14-18 mm. En los lados largos se siguen utilizando los clips estándar del sistema BirdBlocker.
Si la sección del lado corto mide más de 18 mm de ancho, no necesitas BB-BoxClip-50s. En ese caso, sirven los clips estándar de BirdBlocker.
Cuándo necesitas clips adicionales para BirdBlocker
Necesitas los BB-BoxClip-50s cuando el lado corto del panel solar tiene un marco tipo box-design, también llamado perfil encajado, y el ancho de ese perfil está entre 8 mm y 18 mm.
Este tipo de marco es diferente al marco tradicional con pestaña inferior. En los paneles con marco tradicional, el clip estándar de BirdBlocker suele poder fijarse correctamente. En cambio, en algunos marcos box-design, el perfil del lado corto es más estrecho o más cerrado y requiere un clip específico.
Sin embargo, no todos los paneles con dos secciones necesitan clips adicionales. Si la ficha técnica muestra una sección A-A y una sección B-B, pero la sección B-B del lado corto mide más de 18 mm de ancho, entonces no necesitas BB-BoxClip-50s: puedes utilizar los clips estándar de BirdBlocker.
La regla práctica
Como regla general:
- si la ficha técnica muestra una sola sección del marco (sección A-A) y es un marco tradicional, no necesitas BB-BoxClip-50s;
- si la ficha técnica muestra dos secciones diferentes (sección A-A y sección B-B), una para el lado largo y otra para el lado corto, debes revisar la medida del lado corto;
- si el lado corto mide entre 8 mm y 18 mm de ancho, normalmente necesitarás BB-BoxClip-50s en esos lados cortos;
- si el lado corto mide más de 18 mm de ancho, no necesitas BB-BoxClip-50s: sirven los clips estándar BirdBlocker.
Cómo revisar la ficha técnica de tu panel solar
Para saber si necesitas los BB-BoxClip-50s, debes revisar la ficha técnica del modelo exacto de tu panel solar.
Dentro de esa ficha técnica, busca el dibujo técnico del panel. Normalmente aparece como un esquema del panel visto desde atrás, acompañado de uno o varios cortes del marco.
Lo importante no es solo la medida exterior del panel, sino el diseño del marco y las medidas del perfil donde se va a fijar el clip.
Qué debes buscar exactamente
En la ficha técnica debes comprobar si aparecen:
- un solo corte del marco (A-A): suele indicar que el marco es igual en todos los lados;
- dos cortes del marco (A-A) y (B-B): normalmente uno corresponde al lado largo (A-A) y otro al lado corto (B-B);
- medidas del lado corto: por ejemplo, 30 mm x 15 mm, 35 mm x 15 mm o una medida superior a 18 mm de ancho;
Una fotografía del panel instalado puede ayudarte a orientarte, pero no siempre permite identificar con seguridad el tipo de marco ni la medida correcta. Por eso, la referencia principal debe ser siempre la ficha técnica del fabricante del panel.
Ejemplo 1: panel con marco tradicional

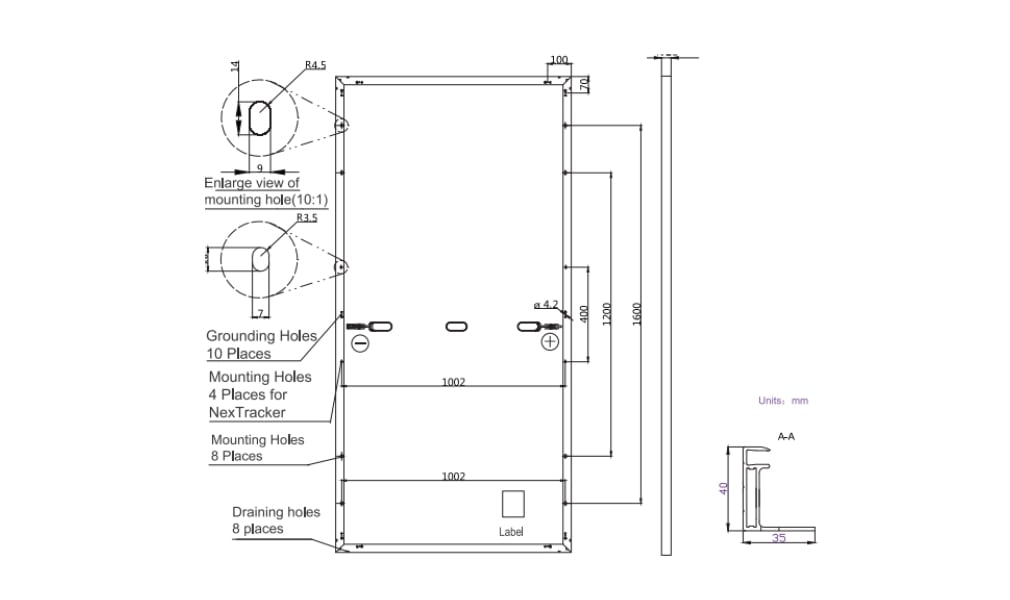

Si en la ficha técnica aparece un único corte del marco —solo la sección A-A, como en la imagen siguiente—, normalmente significa que el marco es igual en todos los lados del panel.
En este caso, puedes instalar BirdBlocker utilizando los clips estándar incluidos con el sistema.
Resultado: en este caso no necesitas BB-BoxClip-50s.
Ejemplo 2: panel con perfil encajado (box-design)

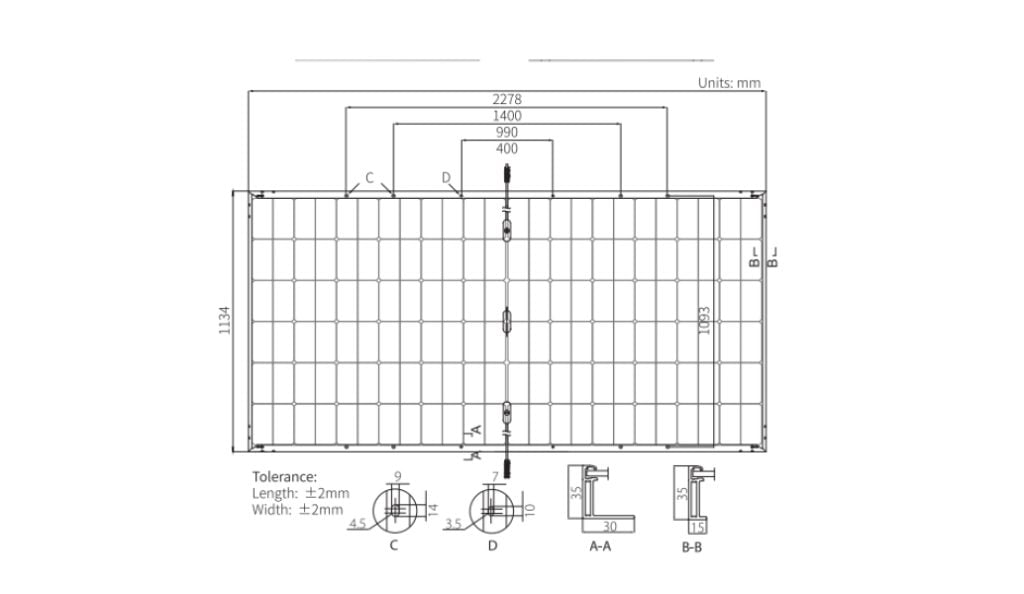

Algunos paneles solares, como en la imagen siguiente, muestran en la ficha técnica dos cortes diferentes del marco: uno para el lado largo (corte A-A) y otro para el lado corto (corte B-B).
En estos casos, el lado largo tiene un marco tradicional compatible con los clips estándar de BirdBlocker, mientras que el lado corto tiene un perfil box-design que necesita BB-BoxClip-50s.
Para decidirlo correctamente, debes fijarte en el ancho de la sección B-B. Si la sección B-B mide entre 8 mm y 18 mm de ancho, deberás elegir uno de los modelos BB-BoxClip-50s. Si la sección B-B mide más de 18 mm de ancho, no necesitas clips adicionales y sirven los clips estándar BirdBlocker.
En la imagen precedente el ancho de la sección B-B es 15 mm y el largo es 35 mm. Por lo tanto, en este caso se necesitan los clips adicionales de 35 mm de alto x 14-18 mm de ancho: BB-BoxClip-50s 35 mm x 14-18 mm
Resultado: necesitarás los clips estándar en los lados largos. En los lados cortos, solo necesitarás BB-BoxClip-50s si la sección B-B mide entre 8 mm y 18 mm de ancho.
Cómo elegir el modelo correcto de BB-BoxClip-50s
Los BB-BoxClip-50s están disponibles en cuatro medidas:
- 30 mm de alto x 8-13 mm de ancho
- 30 mm de alto x 14-18 mm de ancho
- 35 mm de alto x 8-13 mm de ancho
- 35 mm de alto x 14-18 mm de ancho
Para elegir el modelo correcto, fíjate en dos medidas del lado corto del panel:
- Altura del marco: normalmente 30 mm o 35 mm.
- Ancho del perfil: debe estar entre 8-13 mm o entre 14-18 mm para utilizar BB-BoxClip-50s.

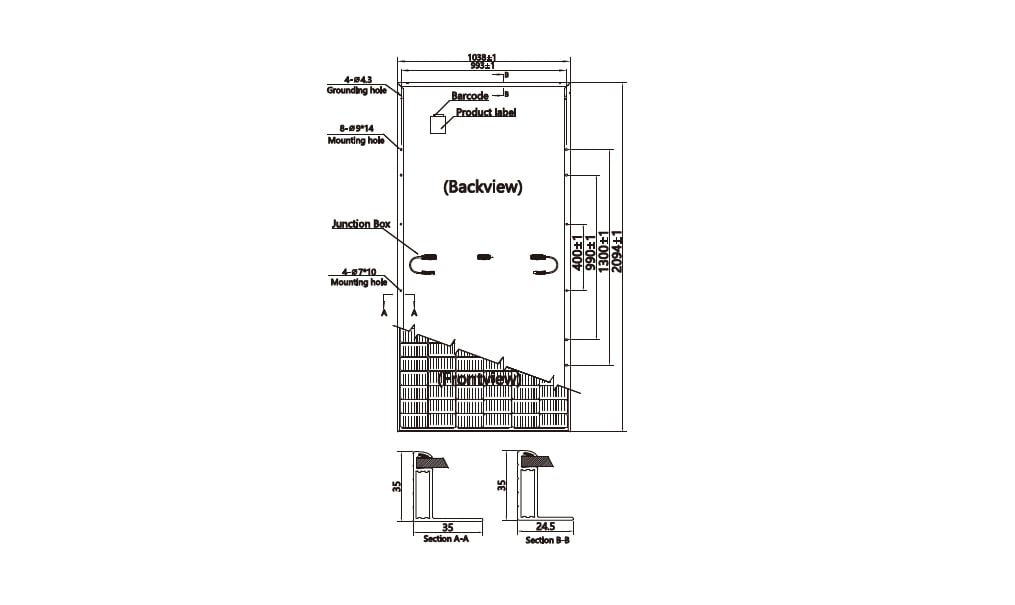

Si el ancho del perfil del lado corto es superior a 18 mm, como en la imagen siguiente, no debes elegir BB-BoxClip-50s. En ese caso, los clips estándar de BirdBlocker son compatibles.
Ejemplo práctico
Si la ficha técnica indica que el lado corto tiene un perfil de 30 mm x 15 mm, debes elegir el modelo: BB-BoxClip-50s 30 mm x 14-18 mm
Si la ficha técnica indica que el lado corto tiene un perfil de 35 mm x 15 mm, debes elegir el modelo: BB-BoxClip-50s 35 mm x 14-18 mm
Si la ficha técnica indica que el lado corto tiene un perfil de 30 mm x 24,5 mm, no necesitas BB-BoxClip-50s. En ese caso, puedes utilizar los clips estándar de BirdBlocker.
Puedes consultar y seleccionar el modelo correspondiente aquí: https://www.birdgard.es/bb-boxclip-50s.html
Tabla rápida para saber qué clips necesitas
| Qué ves en la ficha técnica | Qué significa | Qué clips necesitas |
|---|---|---|
| Caso 1: Solo aparece una sección del marco y es un perfil tradicional (A-A) | El marco suele ser igual en todos los lados | Clips estándar BirdBlocker |
| Caso 2: Aparecen dos secciones diferentes: lado largo y lado corto (A-A y B-B) | Debes revisar la anchura de la sección B-B | Depende de la medida del lado corto |
| Caso 2.1: Lado corto de 30 mm de alto y 8-13 mm de ancho | Perfil box-design de 30 mm con anchura estrecha | BB-BoxClip-50s 30 mm x 8-13 mm |
| Caso 2.2: Lado corto de 30 mm de alto y 14-18 mm de ancho | Perfil box-design de 30 mm con anchura media | BB-BoxClip-50s 30 mm x 14-18 mm |
| Caso 2.3: Lado corto de 35 mm de alto y 8-13 mm de ancho | Perfil box-design de 35 mm con anchura estrecha | BB-BoxClip-50s 35 mm x 8-13 mm |
| Caso 2.4: Lado corto de 35 mm de alto y 14-18 mm de ancho | Perfil box-design de 35 mm con anchura media | BB-BoxClip-50s 35 mm x 14-18 mm |
| Caso 2.5: Lado corto con ancho superior a 18 mm, por ejemplo 24,5 mm | El perfil tiene anchura suficiente para los clips estándar | Clips estándar BirdBlocker. No necesitas BB-BoxClip-50s |
En qué lados del panel se instalan los BB-BoxClip-50s
Los BB-BoxClip-50s se instalan solo en los lados cortos del panel solar, y únicamente cuando el diseño del marco lo requiere y la anchura del perfil está entre 8 mm y 18 mm.
En los lados largos se siguen utilizando los clips estándar incluidos con BirdBlocker.
Si el lado corto mide más de 18 mm de ancho, también se utilizan los clips estándar de BirdBlocker, por lo que no necesitas añadir BB-BoxClip-50s.
Por tanto, no debes calcular los clips adicionales para todo el perímetro de los paneles. Debes calcularlos solo para los metros lineales de los lados cortos donde realmente necesitas utilizar BB-BoxClip-50s.
Cuántos BB-BoxClip-50s necesitas
Como referencia, necesitas aproximadamente 8 clips por cada metro lineal de lado corto donde vayas a instalar los BB-BoxClip-50s.
Este cálculo no debe hacerse sobre todo el perímetro de los paneles solares, sino únicamente sobre los metros lineales de los lados cortos que realmente necesitan BB-BoxClip-50s.
Recuerda: si el lado corto del panel mide más de 18 mm de ancho, no necesitas BB-BoxClip-50s en ese lado. En ese caso, sirven los clips estándar de BirdBlocker.
Cada bolsa de BB-BoxClip-50s incluye: 50 clips
Por tanto, una bolsa permite cubrir aproximadamente: 6 metros lineales
Fórmula rápida
Metros lineales de lados cortos que necesitan BB-BoxClip-50s x 8 = número aproximado de clips necesarios
Ejemplos de cálculo
| Metros lineales de lados cortos que necesitan BB-BoxClip-50s | Cálculo | Clips necesarios | Bolsas recomendadas |
|---|---|---|---|
| 6 metros | 6 x 8 | 48 clips | 1 bolsa |
| 12 metros | 12 x 8 | 96 clips | 2 bolsas |
| 18 metros | 18 x 8 | 144 clips | 3 bolsas |
| 24 metros | 24 x 8 | 192 clips | 4 bolsas |
Estos cálculos son orientativos. El número exacto puede variar ligeramente según la separación entre clips y las condiciones concretas de la instalación.
Preguntas frecuentes sobre BB-BoxClip-50s y BirdBlocker
¿Todos los paneles solares necesitan BB-BoxClip-50s?
No. Solo necesitas BB-BoxClip-50s si los lados cortos de tu panel tienen un marco tipo box-design o perfil encajado y el ancho de esa sección está entre 8 mm y 18 mm. Si el panel tiene un marco tradicional o si el lado corto mide más de 18 mm de ancho, normalmente sirven los clips estándar de BirdBlocker.
¿Dónde puedo saber si mi panel necesita BB-BoxClip-50s?
Debes revisarlo en la ficha técnica del modelo exacto de tu panel solar. Busca el dibujo técnico del marco y comprueba si aparece una sola sección A-A o dos secciones diferentes, A-A y B-B.
¿Qué significa que la ficha técnica tenga solo una sección A-A?
Si la ficha técnica muestra una sola sección A-A, normalmente significa que el marco es igual en todos los lados del panel. En ese caso, lo habitual es que puedas instalar BirdBlocker con los clips estándar incluidos con el producto.
¿Qué significa que la ficha técnica tenga secciones A-A y B-B?
Cuando la ficha técnica muestra dos secciones, A-A y B-B, normalmente una corresponde al lado largo y otra al lado corto del panel. En ese caso debes revisar la anchura de la sección B-B para saber si necesitas BB-BoxClip-50s o si sirven los clips estándar.
¿Cuándo necesito BB-BoxClip-50s en la sección B-B?
Necesitas BB-BoxClip-50s si la sección B-B del lado corto tiene un ancho entre 8 mm y 18 mm. Los modelos disponibles cubren los rangos 8-13 mm y 14-18 mm, con alturas de 30 mm o 35 mm.
¿Qué pasa si la sección B-B mide más de 18 mm de ancho?
Si la sección B-B del lado corto mide más de 18 mm de ancho, por ejemplo 24,5 mm, no necesitas BB-BoxClip-50s. En ese caso, puedes utilizar los clips estándar de BirdBlocker.
¿Los BB-BoxClip-50s se instalan en todo el perímetro del panel?
No. Los BB-BoxClip-50s se instalan solo en los lados cortos del panel solar cuando el diseño del marco lo requiere y la anchura del perfil está entre 8 mm y 18 mm. En los lados largos se utilizan los clips estándar de BirdBlocker.
¿Cuántos BB-BoxClip-50s necesito?
Como referencia, necesitas aproximadamente 8 clips por cada metro lineal de lado corto donde vayas a instalar BB-BoxClip-50s. Cada bolsa incluye 50 clips, por lo que cubre aproximadamente 6 metros lineales.
¿Qué modelo debo elegir si el lado corto mide 30 mm x 15 mm?
Si el lado corto del panel mide 30 mm de alto y 15 mm de ancho, debes elegir el modelo BB-BoxClip-50s 30 mm x 14-18 mm.
¿Qué modelo debo elegir si el lado corto mide 35 mm x 15 mm?
Si el lado corto del panel mide 35 mm de alto y 15 mm de ancho, debes elegir el modelo BB-BoxClip-50s 35 mm x 14-18 mm.
¿Puedo saber si necesito BB-BoxClip-50s solo con una foto del panel?
Una foto puede ayudarte a orientarte, pero no siempre permite identificar con seguridad el tipo de marco ni la medida correcta. La referencia más fiable es la ficha técnica del fabricante del panel solar.
También puedes consultar nuestra guía general sobre control de aves en paneles solares fotovoltaicos para entender mejor cómo proteger una instalación solar frente a palomas y otras aves.
